光伏组件电性能测试仪-PV20

    光伏组件电性能测试仪



    光伏组件电性能测试仪 LX-PV20集光伏测试和电气安装安全测试于一体,能够根据EN61557标准进行电气安装安全的全部测试,也能进行单相光伏系统的所有测试,包括根据EN62446进行的测试,I/V特性测试,计算STC值、在逆变器的直流和交流侧进行功率测量

    光伏组件电性能测试仪 LX-PV20的直流工作条件是电压达1000V,电流15A。采用光伏专用安全探头保证操作人员的安全。

    QQ截图20161206101610

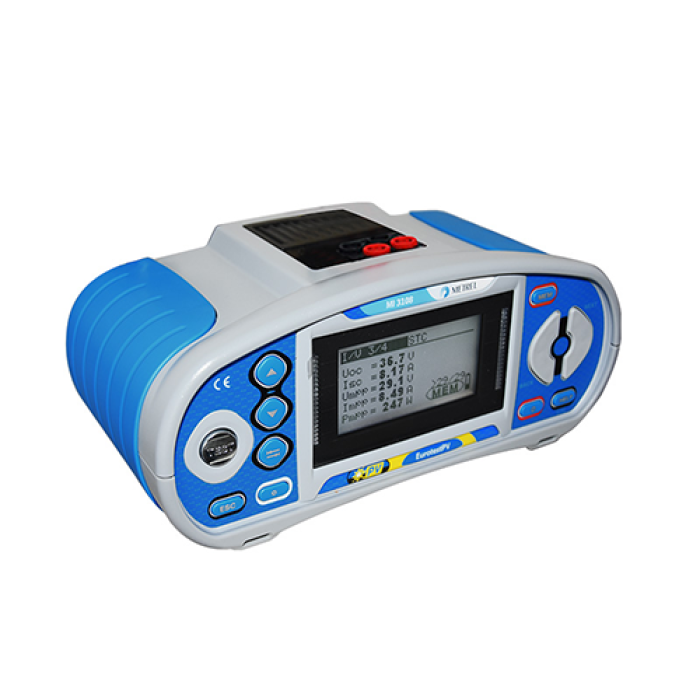

    (产品图)

    LX-PV20测量功能

    • 光伏直流测试参数

    电压、电流、功率、电性能;开路电压(Ucc)、短路电流(Isc);光伏模块和阵列的I/V曲线;光照度;模块温度

    • 光伏交流测试参数

    电压、电流、频率、功率、PF、电能、谐波。光伏模块效率、逆变器效率、PV系统效率计算。

    • 电气安装安全测试参数

    绝缘电阻;PE导线连续性;线路阻抗;回路阻抗(不触发漏电开关);RCD漏电开关测试(AC、A、B型);接地电阻测试;交流电流测试(负载电流或泄漏电流);电压、频率、相序测试;功率、电能、谐波测试。



    LX-PV20特点优势

    光伏系统:计算STC值;效率计算;图形显示I/V曲线;双电压通道、双电流通道可同时测量交流和直流侧;可选PV远程模块(A1378)同时测量光照度和模块温度。

    电气系统:自动漏电开关测试程序;支持B型漏电开关,接地电阻测量,内置保险丝表用于自动评价线路、回路阻抗结果;在线监测3个电压;示波器功能;回路阻抗测试不触发漏电开关;单相功率、电能、谐波(11次)测量。

    符合国际测量标准:IEC/EN61557系列、IEC62446;BS 7671;EN 61008;

    EN 60364-4-41;AS/NZ 3760;EN 61236;EN 61010-1;EN 61010-2-030;

    EN 61010-031;EN 61010-2-032

    规格参数

    功能 测量范围 精度



    光伏安装测量

    电压 0-999V DC 1.5%读数+5位
    0-999V AC 1.5%读数+3位
    0-999V DC(I/V曲线)


    2%读数+2位


    电流 0.0mA-300A DC(直流侧) 1.5%读数+5位
    0.0mA-300A AC(交流侧) 1.5%读数+3位
    0.00A-15A DC


    2%读数+3位


    功率 0-200kW(直流侧) 2.5%读数+6位
    0-15kW(I/V曲线)


    3%读数+5位


    电能 0.000Wh-1999kWh


    U/I曲线 1000V/15A/15kW


    谐波 分析到11次


    光照度 0-2000W/m²


    5%读数+5位


    温度 -10℃到85℃


    5位




    电气安装测量

    绝缘电阻(EN61557-2) U=50,100,250 VDC;

    达到199.9MΩ

    U=500 VDC,1kVDC;

    达到199.9MΩ






    5%读数+3位



    5%读数+3位




    200mA连续性(EN61557-4) 0.00Ω-1999Ω


    5%读数+3位


    连续性(7mA)) 0.00Ω-9.99kΩ


    5%读数+3位


    回路阻抗(EN61557-3) 0.00Ω-9.99kΩ


    5%读数+5位


    线路阻抗(EN61558-3) 0.00Ω-9.99kΩ


    5%读数+5位


    电压 0V-550V AC


    2%读数+2位


    频率 0.00Hz-499.9Hz


    0.2%读数+1位


    相序(EN61557-7) 1、2、3或3、2、1


    漏电开关(EN61557-6) 10mA、30mA、100mA、300mA、500mA、1A


    接触电压(U) 0.0V-99.9V


    (-0到+15%)读数


    动作时间 0ms到最大


    1ms


    动作电流 (0.2-2.2)I△N


    0.1I△N


    接地电阻(EN61557-5) 0.00Ω-9999Ω


    5%读数+5位




    配置表

    名称 数量 单位
    主机MI3108ST 1
    软包 2
    测试手柄 1
    1.5米测试线 3
    测试探针 4
    鳄鱼夹 4
    PV安全探头 1
    PV M3/4公母附件 1
    AC/DC电流钳 1
    照度计 1
    温度探头 1
    电源线 1
    电池 6
    USB/RS232(PS2)电缆 1
    PC SW Eurolink PRO软件 1
    附件包 1
    使用手册 1
