光伏电池板功率测试仪

产品简介：lx-PV10光伏电池板功率测试仪是莱科斯一款专注于检测光伏电站现场的光伏组件功率等相关参数，能够准确测试光伏方阵和组件在野外条件下的IV曲线、开路电压、短路电流、最大功率、最大功率点电压、最大功率点电流、辐照度、温度和填充因子等参数。

光伏电池板功率测试仪不仅可以对这些特定的参数进行持续性的测试，同时它还适用于电站建造前后的检测，定期维护及故障诊断。

光伏电池板功率测试仪丨 快速扫描时间

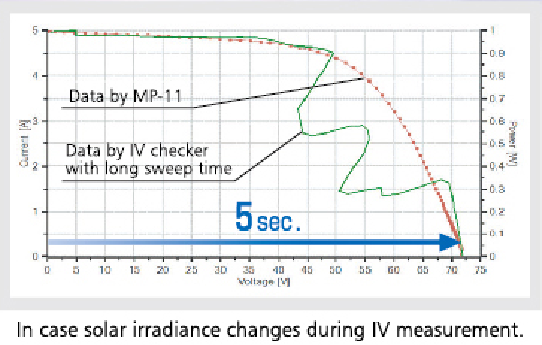

光辐照强度在几秒内有百分之几到百分之几十的变化是很常见的状况。如果实际的扫描时间长，这种辐照强度的变化就会影响到测试结果，下图为5秒的扫描速度，从图可以看出辐照强度盖板对于长时间扫描测试的巨大影响，PV10扫描速度非常短（几十到几百毫秒），因此测试结果很难被辐照强度的改变所影响

光伏电池板功率测试仪 丨 故障诊断

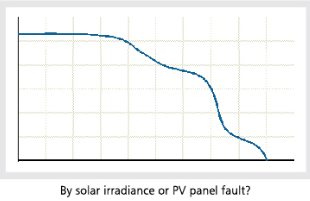

如上图，如果你得到一张长时间扫描的测试结果图，你很难判断这个变化是由光照强度的变化还是电池组件的故障所引起的，但是正是因为排除了辐照度的影响，你很快能通过测试结果判断是否是电池组件出现了问题

光伏电池板功率测试仪仪 丨 反偏压

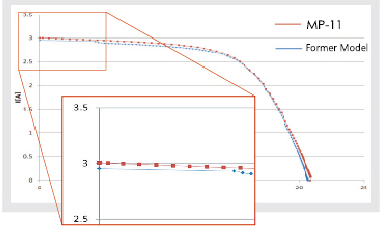

LX-PV10便携式IV功率测试拥有一个新的“反偏压”功能。如图显示了一个早期的IV曲线测试仪的测试结果，与PV10的相比，你就能发现PV10的测试结果

光伏电池板功率测试仪仪四大优势

• 最小化来自太阳辐照及阴影的影响。

PV10的扫描速度快（10-100ms），这点保证了测试受光照及阴影的影响最小。

• 易操作的故障分析。

PV10可以尽量避免环境的影响，因此对PV组件的故障分析非常容易。

• 更精确的测试精度。

得益于新模型采用的“反偏压”功能，轴电流的数据测试的精度明显提高

• 大容量18KW

最大的测试范围是1000V/30A/18KW，可以测试大型电站

光伏电池板功率测仪 产品特点

操作直观 操作过程简单直观

标准化的辐照计 可溯源至世界辐射基准（WRR）的硅辐照计直接安装在传感器上进行辐照强度测试

速度快 仅需5秒即可完成从开始测试到最后的结果显示，测试间隔35s，可以进行不间断测试

一体化 所有的PV10零件都可以存储在主机内

光伏电池板功率测试仪 参数配置

测试范围???

电压 ：10V~1000V

电流：100mA-30A

功率：10W-18KW

数据精度???

数据点：400点/iv曲线

数据存储：300组

测试组件类型：单晶/多晶 CIS

输入??

主机：PV组件/阵列（2条连接线）

传感器：辐照计或者标准电池及热电偶两条

输出??

USB线一组

测试参数

I-V曲线、Pm、Isc、FF、Ipm、辐照度、温度、STC转换及I-V曲线的微分

尺寸??

主机：W230*D320*H180mm

传感器：W210*D85*H55mm

主机：2.5KG 传感器 500G 电池盒 500G 测试线 300G

其他

LCD：LED屏 128*64，无背光

主机：NI-MH 可充电电池8个或电源适配器 AC adopter（DC12 1.0A）

传感器：006P电池一个（60mA）或者与主机相连时靠主机供电

配件

PV测试线（红/黑）、电源适配器、电池盒、NI-MH可充电电池、充电器、充电器软壳、FG线、热电偶、USB线、背带、校准证书、CD=ROM

苏州莱科斯致力于光伏电站的检测设备研发与销售，现有设备包括：光伏电池板功率测试仪，电性能测试仪，组件EL检测仪，便携式EL检测仪，红外热成像仪，无人机EL扫描仪，无人机热成像仪，接地电阻测试仪，逆变器测试仪，等相关设备

产品规格书下载：便携式IV测试规格书 PV10
