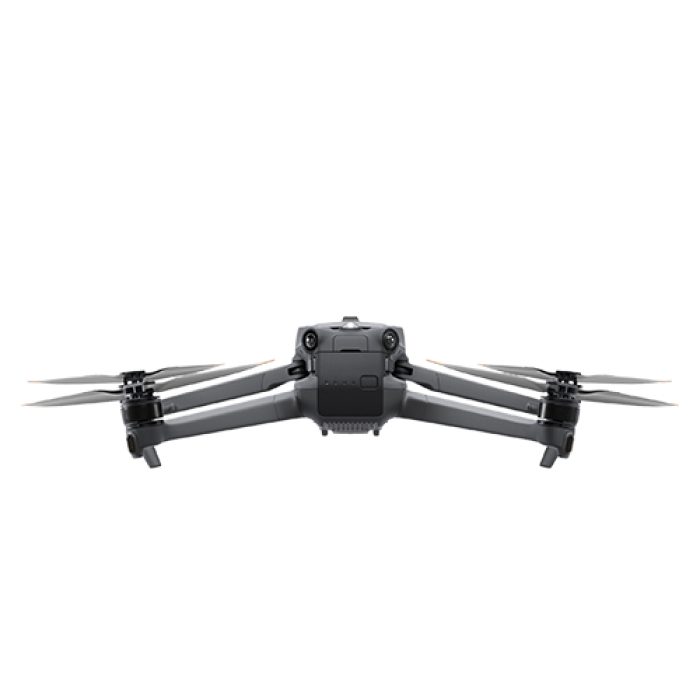

光伏⽆⼈机热成像 LXH220

光伏⽆⼈机热成像 LXH220应⽤于光伏等电⼒系统的热点缺陷检测，此系统可快速⾼效的完成电⼒系统的质量巡检，并可制定巡航轨迹⾃动进⾏⽇常性运维测试。LXH220⽆⼈机采⽤4轴⽆⼈机系统，单架次续航40分钟，搭配6向红外避障系统可提供稳定安全的巡检飞⾏保障。

⾼效图像批量识别

⾃定义检测报告⼀键⽣成

智慧电站固定巡检

LXH220技术参数
⽆⼈机	四轴⽆⼈机
热成像相机	640x512（⾮制冷氧化钒）
⼴⾓相机	4800万像素
变焦相机	1/2" CMOS，有效像素 1200 万
感知系统	全向双⽬视觉系统，辅以机⾝底部红外传感器
带屏遥控器	集成 5.5 英⼨ 1080p ⾼亮显⽰屏，屏幕全局最⾼亮度可达1000 尼特，并⽀
	持长时⾼亮显⽰，同时“显⽰增强”功能⽀持画⾯实时暗部增强，暗部细节
	亦可清晰收于眼下。搭载新⼀代处理器，CPU 性能提升⾄ 4 倍，GPU 性能提升⾄ 7 倍，功耗
	较上代降低 20%，可保障系统运⾏更持久、稳定、流畅。开启电源即可
	快速连接飞⾏器，即刻进⼊拍摄状态，随时记录精彩瞬间。




⽆⼈机定位	GPS；GLONASS；Galileo；BeiDou
最长飞⾏时间	45分钟

LXH220⽆⼈机技术参数

外形尺⼨

折叠：长 221 毫⽶，宽 96.3 毫⽶，⾼ 90.3 毫⽶

展开：长 347.5 毫⽶，宽 283 毫⽶，⾼ 107.7 毫⽶

轴距

对⾓线：380.1 毫⽶

重量

1050 克

⼯作频率

2.400 GHz ⾄ 2.4835 GHz

5.725 GHz ⾄ 5.850 GHz

悬停精度

垂直：±0.1 ⽶（视觉定位正常⼯作时）；±0.5 ⽶（GNSS 正常⼯作

时）；±0.1 ⽶（RTK 正常⼯作时）

⽔平：±0.3 ⽶（视觉定位正常⼯作时）；±0.5 ⽶（⾼精度定位系统正常

⼯作时）；±0.1 ⽶（RTK 正常⼯作时）

结构设计范围	俯仰：-135° ⾄ 45°
	横滚：-45° ⾄ 45°
	平移：-27° ⾄ 27°
最⼤上升速度	6 ⽶/秒（普通挡） 8 ⽶/秒（运动挡）
最⼤下降速度	6 ⽶/秒（普通挡） 6 ⽶/秒（运动挡）
最⼤⽔平飞⾏速度	15 ⽶/秒（普通挡）前飞：21 ⽶/秒，侧飞：20 ⽶/秒，后飞：19 ⽶/秒（运动挡）
最⼤可承受风速	12m/s
最⼤起飞海拔⾼度	6000m
飞⾏时间	⽆风环境：45min
悬停时间	⽆风环境：38 分钟
最⼤续航⾥程	32km
视觉避障物感知范围	前：0.5 ⽶⾄ 20 ⽶
	后：0.5 ⽶⾄ 16 ⽶上：0.2 ⽶⾄ 10 ⽶下：0.3 ⽶⾄ 18 ⽶
	左右：0.5 ⽶⾄ 25 ⽶
有效使⽤环境	前、后、左、右、上⽅：表⾯有丰富纹理，光照条件充⾜（>15 lux，室
	内⽇光灯正常照射环境）下⽅：表⾯为漫反射材质且反射率 >20%（如墙⾯，树⽊，⼈等），光
	照条件充⾜（>15 lux，室内⽇光灯正常照射环境）
⼯作环境温度	-10°C ⾄ 40°C
