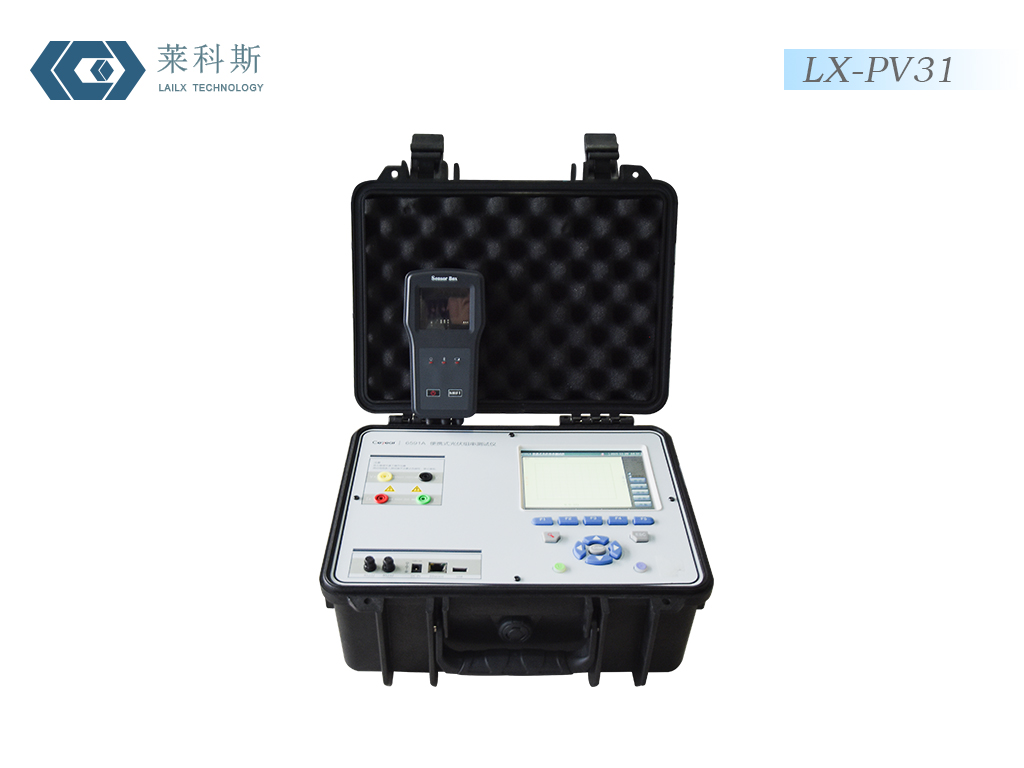

便携式IV测试仪（LX-PV31）

便携式IV测试仪为标准组串式功率测试仪，可精准的完成单组件到组串的功率检测以及IV曲线测试，STC下的标准功率转化率，以及光伏电站系统PR值测试。中文版系统操作便捷，携带方便，且配备高精度辐照度计与温度传感器，快速精准的检测效率可作为第三方检测机构与电站运维的首选型号。

便携式IV测试仪LX-PV31国产化配置，中文操作界面，一键式检测模式，操作简单，携带便捷，售后时效成本与维护成本更是远超进口配置。

便携式IV测试仪LX-PV31采用一体式封装机体，操作简单，中英文界面功能说明清晰，一键式检测数据导出，单块组件/组串检测速度10秒完成，设备内置多种光伏电池板规格数据，一键导入，减少不同规格组件切换检测的繁琐。

技术特点：

◎ 便携式IV测试仪主机与探头之间采用无线连接，提供最大100米的无线通信连接功能，使 您的测试更便捷、方便。
◎ 提供拥有专利技术的探头盒与温度探头安装支架，能够方便快速的将探头 安装在电池板上。
◎ 提供独有的条码扫描功能，实现组件智能识别。
◎ 高亮、阳光下可视彩色液晶显示，触摸屏加键盘操作，包含丰富的外设接 口，提供非同一般的操作体验。便携式IV测试仪机内存储器可存储超过2000幅测试波形，并 内置SD卡插槽，支持存储空间扩容。
◎ 采用WINCE图形系统，多国语言可选，贴心的菜单设计，让您能够迅速掌 握仪器的各项功能。
◎ 提供用户分析软件，可以通过用户端同步软件通过USB线缆将主机内存储 数据拷贝到PC 机上进行分析并打印输出。
◎ 室外低照度伏安特性测试，并提供标准STC测试条件修正。如果用户需要，便携式IV测试仪 可提供计量服务，出具计量证书。
◎ 内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产
品，为测试结果的转换比对提供参考，并为用户提供了全面的参数设置功能， 方便用户手动添加测试修正模型。
◎ 便携式IV测试仪内部具备高压隔离电源设计，为用户提供可靠的安全保障。宽电压测试范 围，最大开路电压测试到1500V，并提供高达30kW的光伏阵列测试功能。
◎ 自动量程切换功能，带过压过流保护，并提供可设定的自动连续测试功能
◎ 便携式IV测试仪内置大容量可更换锂离子电池，为测试提供充足电力。
◎ 具备环境温度检测、电池板温度检测、太阳辐照度检测等环境监测功能， 并提供用户可选的辐照度计量证书。
◎ 可测量参数： I-V曲线，P-V曲线，短路电流，开路电压，峰值功率，峰值 功率点电压、电流，定电压点电流，填充因子，转换效率，串联电阻，并联电 阻，太阳电池温度，环境温度、辐照度。
◎ PV31便携式IV测试仪具备独特的组件发电量测试功能，能够适应目前 欧盟采用的IEC61853规定的组件鉴定测试，或用于当地日照资源监测。测试仪还提供高达400点的高分辨率测试模式及符合Modbus/tcp协议的以太网监
视功能，适应科学研究需要。
◎ 便携式IV测试仪具备独特的补偿设计，可真正支持光伏电池片的户外 验证，适应还未工程化应用的实验阶段光伏电池户外性能测试。

符合标准

◎ IEC 61215 -2005 地面用晶体硅光伏组件－设计鉴定和定型
◎ IEC 61646-2008 地面用薄膜电池设计与鉴定规范
◎ CGC/GF003.1:2009 并网光伏发电系统工程验收技术规范第 1 部分： 电气设备
◎ GB4793.1-2007/IEC 60010-1 测试、控制和实验室用电气设备的安全 要求
◎ IEC 60904-2 2007 标准太阳电池的要求
◎ IEC 60891-2009 光伏器件的 I-V 实测特性的温度和辐照度修正方法
◎ IEC 61853-2011 光伏器件性能测试和能量等级
◎ 通过 CE 及 ROHS认证
◎ 经过中国计量科学研究院权威验证，电压、电流测试准确性均优于0.2%， 达到并超过产品指标要求。

规格参数

（1）在25摄⽒度标准测试环境下测试

（2）转换到STC下最⼤功率准确性治标是在稳定辐照度≧700W/m2，光谱满⾜AM1.5条件下测的，在实验室

条件下该指标⼀般在2%以内。现场测试时，请在太阳光照稳定条件下进行IV曲线测试，并确保辐照度探头与稳定探头安

装可靠，否则会因为辐照度测试偏差及温度偏差造成较⼤的转换误差。

产品规格书下载：便携式IV功率测试仪-PV31
